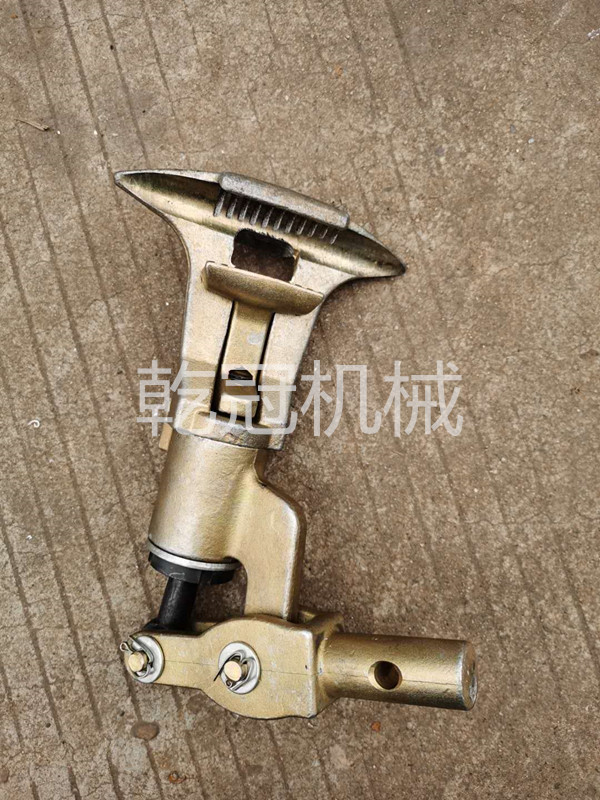

猴車(chē)抱索器是猴車(chē)（礦山架空乘人索道）的主要組成部件之一，按照結(jié)構(gòu)可分為固定抱索器、活動(dòng)抱索器、可摘掛抱索器等幾類(lèi)，其中，可摘掛抱索器適用于巷道運(yùn)輸工作，適應(yīng)坡度加大，可以使吊椅不受請(qǐng)教的限制，使用方便靈活，既能運(yùn)輸?shù)V工，也能運(yùn)輸貨物，應(yīng)用廣泛。那么，可摘掛抱索器需滿(mǎn)足哪些生產(chǎn)要求呢？下面，乾冠小編為大家分享一下相關(guān)知識(shí)吧。
　　

　　一、可摘掛抱索器各部件生產(chǎn)要求

　　

　　1、內(nèi)外抱卡

　　
　　（1）材料至少應(yīng)符合GB/T 3077中35CrMo機(jī)械性能的要求，并應(yīng)作缺口沖擊驗(yàn)證，試驗(yàn)應(yīng)符合GB/T 229中的規(guī)定。
　　
　　（2）鍛后應(yīng)進(jìn)行退火處理后再調(diào)質(zhì)處理，硬度為225HB~255HB。
　　
　　（3）熱處理后應(yīng)進(jìn)行探傷檢測(cè)，探傷方法應(yīng)符合JB/T 4730的規(guī)定，檢驗(yàn)質(zhì)量等級(jí)不低于Ⅱ級(jí)。
　　
　　（4）鍛后非加工表面的粗糙度Ra應(yīng)不大于100 μm。
　　
　　（5）鉗口弧面的圓柱度應(yīng)符合GB/T 1184中7級(jí)的要求：鉗口兩端應(yīng)倒圓，圓弧半徑不小于3mm。
　　
　　（6）鉗口弧面應(yīng)進(jìn)行表面淬火，淬硬層深度為1.5 mm~2. 5 mm，硬度為40 HRC~ 45 HRC。
　　
　　（7）所有加工尺寸公差、位置公差和形狀公差應(yīng)符合GB/T 1184中8級(jí)的要求。
　　
　　（8）內(nèi)、外抱卡非加工表面應(yīng)采用噴砂處理方法清除表面毛刺、銹跡和油污。
　　
　　（9）表面應(yīng)浸鋅或噴涂處理，鍍(涂)層厚度應(yīng)不小于0.2 mm。
　　

　　2、軸銷(xiāo)

　　
　　（1）材料至少應(yīng)符合GB/T 3077中40Cr機(jī)械性能的要求。
　　
　　（2）精加工前應(yīng)進(jìn)行調(diào)質(zhì)處理，硬度為225HB~255HB。
　　
　　（3）銷(xiāo)軸表面粗糙度Ra應(yīng)不大于3.2 μm。
　　
　　（4）銷(xiāo)軸的加工尺寸公差和形位公差應(yīng)符合GB/T 1184中7級(jí)的要求。
　　
　　（5）表面鍍鉻，鍍層厚度應(yīng)不小于0.015 mm。
　　

　　3、導(dǎo)向翼

　　
　　（1）金屬導(dǎo)向翼應(yīng)擺動(dòng)靈活，當(dāng)上擺8°時(shí)應(yīng)能自由下落，并應(yīng)保證導(dǎo)向翼底面總長(zhǎng)的2/3與鋼絲繩結(jié)合。
　　
　　（2）非金屬導(dǎo)向翼前端應(yīng)具有與鋼絲繩直徑相吻合的弧面，在額定壓力作用下不應(yīng)出現(xiàn)變形和開(kāi)裂。
　　
　　（3）內(nèi)外抱卡夾持與適用鋼絲繩等直徑的芯棒后，導(dǎo)向翼翼尖偏離抱索弧面中心線的距離不大于3mm。
　　

　　4、抱緊彈簧

　　
　　（1）材料至少應(yīng)符合GB/T 1222中50CrVA機(jī)械性能的要求。
　　
　　（2）彈簧的力學(xué)性能應(yīng)滿(mǎn)足設(shè)計(jì)要求，使用壽命至少應(yīng)達(dá)到50萬(wàn)次。
　　
　　（3）應(yīng)按JB/T 4730的Ⅱ級(jí)標(biāo)準(zhǔn)進(jìn)行表面磁粉探傷。
　　
　　（4）彈簧表面應(yīng)進(jìn)行防銹處理，不宜采用電化學(xué)方法。
　　
　　（5）扭力桿彈簧的同軸度應(yīng)符合GB/T 1184中7級(jí)的要求。
　　
　　（6）碟形彈簧的導(dǎo)向件表面硬度應(yīng)不小于55 HRC；表面粗糙度應(yīng)小于3.2μm。
　　
　　（7）螺旋彈簧的高徑比b值應(yīng)不大于5.3，否則應(yīng)進(jìn)行穩(wěn)定性驗(yàn)算或加裝導(dǎo)向件，導(dǎo)向件與彈簧的間隙為7 mm~8 mm。
　　

　　5、滾輪

　　
　　（1）滾輪輪體應(yīng)采用耐磨非金屬材料。
　　
　　（2）滾輪的外圓尺寸和內(nèi)孔尺寸以及同軸度應(yīng)符合GB/T 1184中7級(jí)的要求。
　　

　　6、主軸

　　
　　（1）材料至少應(yīng)符合GB/T 3077中40Cr機(jī)械性能的要求。
　　
　　（2）應(yīng)按JB/T 4730的Ⅱ級(jí)標(biāo)準(zhǔn)進(jìn)行表面磁粉探傷。
　　
　　（3）應(yīng)進(jìn)行調(diào)質(zhì)處理，調(diào)質(zhì)后硬度應(yīng)大于360HB。
　　
　　（4）主軸表面粗糙度Ra應(yīng)不大于3.2μm。
　　
　　（5）主軸的加工尺寸公差和形位公差應(yīng)符合GB/T 1184中7級(jí)的要求。
　　
　　（6）表面鍍鉻，鍍層厚度應(yīng)不小于0.015 mm。
　　

　　7、連桿系統(tǒng)

　　
　　（1）連桿不應(yīng)有裂紋及彎曲變形。
　　
　　（2）連桿應(yīng)運(yùn)轉(zhuǎn)靈活。

　　二、可摘掛抱索器的整體生產(chǎn)要求

　　
　　1、產(chǎn)品應(yīng)符合GB 12352中的有關(guān)規(guī)定及本標(biāo)準(zhǔn)的要求，并按經(jīng)規(guī)定程序批準(zhǔn)的圖樣及技術(shù)文件制造。
　　
　　2、所有零件的材料應(yīng)附有材質(zhì)報(bào)告，并應(yīng)進(jìn)行抽檢，合格后方可使用。
　　
　　3、鍛件不應(yīng)有夾層、折疊、裂紋、結(jié)疤和夾渣等缺陷，并符合JB/T 5000.8的規(guī)定。
　　
　　4、圖樣上未標(biāo)注公差的尺寸，應(yīng)符合GB 1804中公差等級(jí)為m(中等級(jí))的規(guī)定。
　　
　　5、所有外購(gòu)件和標(biāo)準(zhǔn)件應(yīng)有出廠合格證和相關(guān)檢測(cè)報(bào)告；高強(qiáng)度緊固件還應(yīng)附有材質(zhì)報(bào)告和熱處理報(bào)告。
　　
　　6、鉗口的至大開(kāi)口尺寸應(yīng)大于鉗口公稱(chēng)直徑的10 %。
　　
　　7、單線循環(huán)式索道可摘掛抱索器在客車(chē)處于不利情況下防滑力應(yīng)不小于客車(chē)重力分力的3倍，且不應(yīng)小于客車(chē)允許的至大總重量。
　　
　　8、可摘掛抱索器應(yīng)按5倍的額定承載力進(jìn)行靜強(qiáng)度試驗(yàn)且持續(xù)時(shí)間不小于20 min后主要受力構(gòu)件不應(yīng)出現(xiàn)塑性變形、裂紋或損壞。
　　
　　9、可摘掛抱索器在試驗(yàn)臺(tái)上做50萬(wàn)次開(kāi)合試驗(yàn)后主要受力構(gòu)件不應(yīng)出現(xiàn)塑性變形、裂紋或損壞。
　　
　　10、可摘掛抱索器整機(jī)在試驗(yàn)臺(tái)上做50萬(wàn)次整機(jī)振動(dòng)試驗(yàn)后主要受力構(gòu)件不應(yīng)出現(xiàn)塑性變形、裂紋或損壞。
　　
　　11、可摘掛抱索器在線應(yīng)能在額定速度下連續(xù)準(zhǔn)確脫開(kāi)掛結(jié)各50次。
　　
　　以上就是可摘掛抱索器需滿(mǎn)足哪些生產(chǎn)要求的相關(guān)內(nèi)容介紹。通過(guò)上述內(nèi)容可知，可摘掛抱索器的生產(chǎn)要求非常嚴(yán)格，既涉及每個(gè)零部件，還有總體要求，要做到整體與部分相統(tǒng)一。大家在選擇產(chǎn)品時(shí)要注意選好的生產(chǎn)廠家。洛陽(yáng)乾冠礦機(jī)生產(chǎn)的猴車(chē)抱索器質(zhì)量?jī)?yōu)異，性能良好，持久耐用，歡迎有需要的客戶(hù)致電咨詢(xún)。
